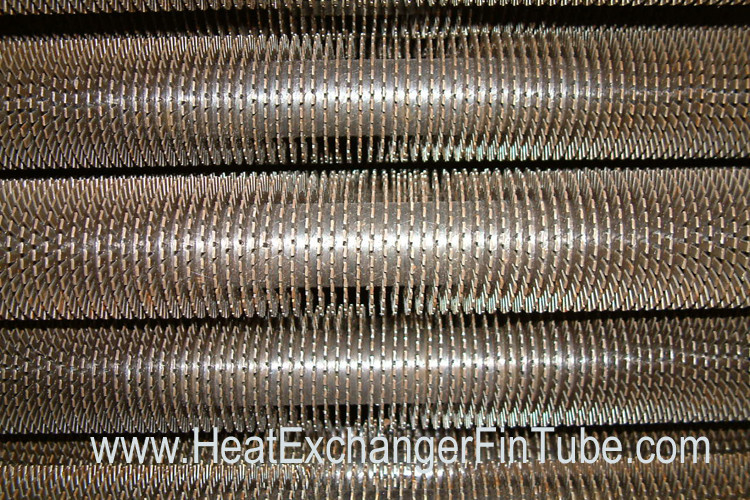

Uは溶接された螺線形の蒸化器の管、SA210 Gr. C SMLSの炭素鋼の管を曲げた
商品の詳細:
| 起源の場所: | China.Imported材料は利用できる。 |
| ブランド名: | Reliance |
| 証明: | SGS, ABS, BV, TUV… |
| モデル番号: | HFW |
お支払配送条件:
| 最小注文数量: | 1部分。サンプルは利用できる。 |
|---|---|
| 価格: | N/A |
| パッケージの詳細: | （1）防水鉄骨フレームの束のパッケージ;（2）各端が付いている合板によって密封された鉄骨フレームの場合はおおった。 |
| 受渡し時間: | 順序のrecepitの1か月以内の元ワーク。 |
| 支払条件: | T/T、L/C、D/A、D/P、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 毎日容量およそ40トン |
|
詳細情報 |
|||
| Compamyのタイプ: | 製造業者、輸入業者及び輸出業者 | ひれ付き管のタイプ: | 高周波溶接されたひれ付き管またはHFの溶接のひれ付き管 |
|---|---|---|---|
| ひれのタイプ: | 、鋸歯状にされる固体/明白、放射状 | 起源: | 陶磁器 |
| 最寄りの港: | 上海の港、中国 | 最近のバイヤー: | 2015年1月の日本から |
| 付属品: | スペーサ リング | ||
| ハイライト: | 熱交換器のFinned管,溶接されたひれ付き管 |
||
製品の説明
Uは溶接された螺線形の蒸化器の管、SA210 Gr. C SMLSの炭素鋼の管を曲げた
細部:
高周波抵抗は螺旋形の鋼鉄ひれ付き管をボイラー ガス送管からの不用な熱の回復で広く利用されている溶接した。
|
概要HFの溶接の生産能力 |
HFの溶接のひれ付き管の概要の指定 |
|
溶接設備:4台のfinning機械; 日産量容量40トンまで; HFWのひれのタイプ:固体明白および鋸歯状にされる。 |
管OD:19mm min。 管の長さ:18メートル最高。 ひれの高さ:32のmm最高。 ひれの厚さ:0.8mm分 ひれピッチ:min.固体ひれのための4つのmm及び鋸歯状にされたひれのための3.3mm。 |
製造工程: ひれのストリップは-磨かれた裸の管に傷絶えずそして渦巻状に溶接される。そして管およびひれは高周波抵抗溶接の技術の使用によって一緒に結ばれる。
私達両方の固体明白な、鋸歯状にされた螺旋形の溶接された鋼鉄finned管を作り出すため。そしてまた、すべての螺線形の溶接の管は中間で曲げることができるまたはひれ付き管の端に、私達はそれをヘアピン管と呼ぶ。
合格基準:
高周波抵抗の次元、許容およびテストのための国際規格は顧客のひれか配達状態（TDC）を溶接した。
目視検査:
ひれの非溶接された部分、銅の汚染罰金を科すことの後のひれの損傷、破損、覆い等…
次元点検:
ひれの高さ、ひれの間隔、ひれの傾斜、ひれの波形、finned及び非finned部分等の長さ…
曲がる点検:
Ovality、厚さおよび区域の減少。
表面のコーティング:
水溶性のタブレットの形態の外側赤い酸化物亜鉛隣酸塩プライマーそして中の気化性さび止め剤（VCI）。
管の終わりの終わり:
斜角@ （30°~35°）
斜めの根のサイズ
0.5mm~1.5mm
配達状態
管の端は正方形の切口、内部的に乾燥する自由なぎざぎざ、および空気膨らんだきれい、螺旋形の溶接された管の両端にニスと外的に塗られてである。
ドキュメンテーション:
それはQAP、WPS、PQR& WPQを、原料製粉する製造業者の証明書、点検およびテスト サンプル結果および保証書含んでいる。
適用:
高周波抵抗は発射されたヒーター、熱交換器、ボイラー、エコノマイザ、予熱器、クーラー、ヒート パイプ、ヒーター等で溶接した螺旋形のひれ付き管を広く適用される….
適用:
高周波抵抗は発射されたヒーター、熱交換器、ボイラー、エコノマイザ、予熱器、クーラー、ヒート パイプ、ヒーター等で溶接した螺旋形のひれ付き管を広く適用される….
指定:
ひれおよび管材料の広い範囲は利用できる組合せであることができる。
指定:
ひれおよび管材料の広い範囲は利用できる組合せであることができる。
| 項目 | 概要材料 | 普及したASTM材料 |
| 中心管材料 |
炭素鋼、合金鋼、耐熱性鋼鉄、 ステンレス鋼等。 |
10#、20#、15CrMo、Cr5Mo、Cr9Mo、1Cr18Ni9Ti、0Cr18Ni9、 00Cr17Ni14Mo2、SA106B、SA106C、SA192、SA179、 SA178、SA214、SA210-A1、SA210-C、TP304/304L/304H、 TP409/410、TP316/316L、TP321/321L、TP347H、T11、T22、T91、等
|
| ひれ材料 |
炭素鋼、合金鋼、耐熱性鋼鉄、 ステンレス鋼等。 |
Q235-BF、08F、08AL、1Cr18Ni9Ti、0Cr13、1Cr13、0Cr18Ni9、09CrCuSb、CS、A1008-B、SPHC、SPCC、TP304/304L、TP316/316L、TP321/321L、等。 |
私達が供給してもいい次元のデータ用紙。
|
固体螺旋形の鋼鉄ひれ付き管の製作の範囲 |
固体ひれ（mm） |
鋸歯状にされたひれ |
||
|
分 |
最高 |
分 |
最高 |
|
|
管OD （mm） |
19 |
219 |
19 |
219 |
|
ひれの高さ（mm） |
8 |
26 |
8 |
32 |
|
ひれの厚さ（mm） |
0.8 |
2.8 |
1 |
1.6 |
|
ひれ密度（mm） |
4 （250FPM） |
20 |
3.3 （303FPM） |
20 |
|
管の長さ（mm） |
N/A |
18000 |
N/A |
18000 |
|
付加的な供給の範囲: （1） 2つの管の接合箇所のための管の鍛造プロセス。 （2）スペーサ リング（材料:鋼鉄は）利用できる。 （3） 1つの側面は固体明白なひれであり、他は鋸歯状にされたひれ、同じ管の2つのひれのタイプである。 |
||||
比較優位:
- 私達に40トンのまわりで研修会10,000平方メートル以上、4つのERW高周波溶接の罰金を科すラインを含んで、日産量容量ある;
- 高周波溶接の螺線形の鋼鉄管のための私達の品質保証の計画。 （2.1）平野の両方管およびひれのための原料制御。（2.2）レポートとのプロセス制御で、WPSのような、PQR&WPQ;製作の前の溶接溶着率テスト、レポートを用いる非破壊試験および抗張テスト等（2.3の）最終検査制御（および次元点検等…視覚）。
- 高周波抵抗の溶接されたひれ付き管は完全に最高の表面積が効率を達成することができるように伸びる。高周波溶接のひれ付き管の熱伝達の比率は他の明白な管の高く約8~9倍である。
- これは螺旋形のひれ付き管をであり単一必要な単位溶接し、熱接触抵抗および損失を除去する。通常管の側面の温度stainessの鋼鉄ひれのための800度まで;475度まで抗する低炭素鋼鉄は共通の選択である。
