詳細情報 |
|||
| 絵画ノズル: | Φ14mm/Φ1.7mm | コップ容量: | 1000cc |
|---|---|---|---|
| 入口: | 1/4" | 操作圧力: | 4.5bar |
| パターン幅: | 150-180mm | パッケージ: | カラー ボックス |
| ハイライト: | 車のペンキの吹き付け器,吹き付け塗装のための空気圧 |
||

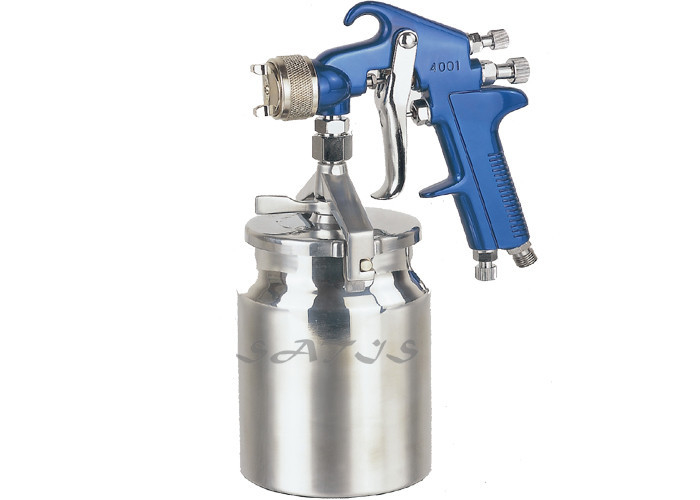

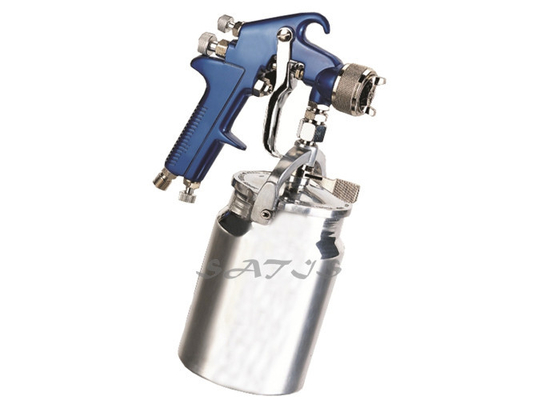

製品の説明
指定:
| 標準的な直径のノズル: | 1.4mm |
| ノズルのサイズ: | 1.4--2.0mm |
| 評価される空気圧: | 3.0Bar/45Psi |
| 形づくファンの Max.Pattern の幅: | 240mm |
| ペンキの容器の容量: | 1000ml |
| タイプの供給: | 吸引 |
特徴:
タイプの供給: 吸引
標準的なノズル: Φ1.4mm
任意ノズル: Φ1.4/1.7/1.8/2.0mm
操作圧力: 3.5-5.0bar
Peattern の幅: 200-250mm
空気消費: 7.0-12.0cfm
ペンキ容量: 1000 の ml
絵の具箱:
20PCS （68x42x34cm）、12/10KGS
中間か低い付着力の表面の中型の付着力の絵画のために主に使用されて。
ST-4001A はデッサンを爆発しました:
|
部品番号。 |
記述 |
部品番号。 |
記述 |
|
1 |
空気帽子セット |
24 |
エア・ホースの接合箇所 |
|
2 |
ノズル |
25* |
銅 Pin |
|
9 |
針弁ばね |
26 |
コップ |
|
10 |
銅ガスケット |
27 |
空気調節弁セット |
|
11 |
流動針 |
29* |
バッフル |
|
12 |
adj. Valve Set 広げて下さい |
30* |
ナット |
|
13 |
制動機 Pin |
31* |
ねじ |
|
15 |
0 リング |
32 |
フィルター |
|
16 |
針弁ガイド |
33 |
空気入口 |
|
17 |
ねじ |
34* |
コップのガスケット |
|
18 |
流動接合箇所 |
38* |
予備品 |
|
19 |
流動調節用のねじ |
39* |
ふたのアッセンブリ。 セット |
|
20 |
制動機 |
41* |
空気弁セット |
|
22* |
0 リング |
42* |
物質的な管アセンブリ |
|
21 |
リングを方向づける空気 |
43* |
コップ上の Assemby |
|
23* |
レバー |
44* |
ヨーク アセンブリ |
安全警告および注意
警告: 用具を使用した場合、基本的な危害予防はに常に続かれるべきです
装置への人身傷害そして損傷の危険を減らして下さい。この用具を使用する前にすべての指示を読んで下さい!
1. 作業域をきれい保って下さい。 散らかされた区域は傷害を誘います。
2. 作業域の状態を観察して下さい。 湿気があるかぬれた位置で機械か動力工具を使用しないで下さい。 雨に露出しないで下さい。 作業域の井戸 lit.を保って下さい。 可燃性のガスか液体の前で空気用具を使用しないで下さい。
3. 子供を離れた保って下さい。 子供は作業域で決して許可されてはなりません。 それらを機械、用具、延長コード、またはエア・ホースを扱うことを許可しないで下さい。
4. 遊んでいる装置を貯えて下さい。 使用中場合の錆を禁じるために、用具は乾燥した位置で貯えられなければなりません。 用具を常にロックし、子供の届かない保って下さい。
5. 仕事のための右の用具を使用して下さい。 小形用具か付属品をより大きい産業用具の仕事をするために強制するように試みないで下さい。 適用は forwhich この用具設計されていたことを確かがあります。 それはそれが意図されていた率で仕事をよりよくそしてより安全にします。 この用具を変更しないし、それが意図されていなかった目的のためのこの用具を使用しないで下さい。
