詳細情報 |
|||
素材: | C12000/C12200/C70600 | 外径: | 38.1mm |
---|---|---|---|
内部の直径: | 16 mm | 壁厚さ: | 1.6mm |
ひれの高さ: | 10ミリメートル | FPI: | 9 |
ハイライト: | 突き出された フィン 管,フィン 管の熱交換器 |
製品の説明

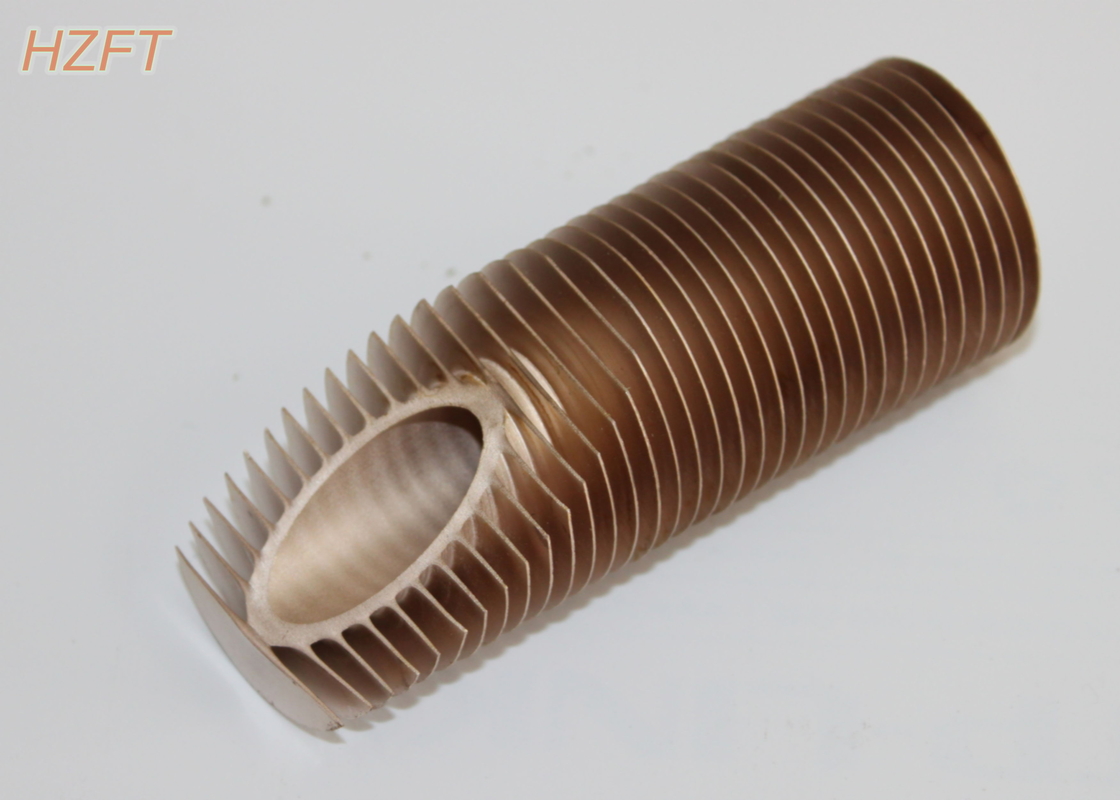

水ボイラー/ガスの壁掛けのヒーターのために フィン 銅の管を交換する高熱
速い細部:
1. プロセスを形作るロール
2. HF の溶接および包まれたひれ付き管と比較する高熱の移動の能力
3. 高性能による費用および集まっているスペースを節約して下さい
4. 証明される ISO の 9001:2008 の質
5. 井戸は米国、オーストラリア、ドイツ、等で販売しました。
管数コード システム
例として管数 M-11045.180100.00 を取って下さい
M |
11 |
045 |
180 |
100 |
00 |
M=Medium の高さ H=High L=Low |
1 インチあたり最低のひれ |
1/10 の mm のひれの高さ |
1/10 の mm の最低の根の直径 |
1/100 の mm の根の壁厚さ |
内部の表面のコード 00=plain 01=Undulated 02=Grooved |
記述:
プロセス フロー:
1. 顧客の要求に基づく順序の原料。
2. 着かれた場合原料の点検
3. 全プロセスを監視している間ひれ付き管を形作るロール
4. カスタマイズされた長さに割り込んで下さい
5. フィン 管の指定の点検
6. 必要であれば、私達は非ひれプロセス、コネクターを溶接する曲がり、巻く柔らかいアニーリングを提供します
7. プロシージャ、圧力試験、乾燥およびパッキングをきれいにして下さい
フィン 管:

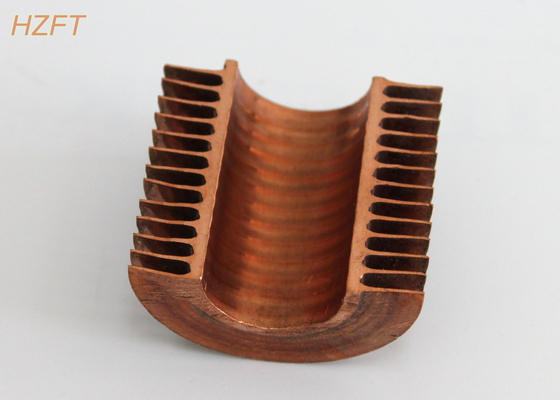

フィン 管は私達によってです物と HF の溶接を通して異なっている包む方法突き出されたタイプ提供し。 ひれは柔らかく継ぎ目が無く明白な管の GAIMEN を形作るロールによって得られます。 技術は管のまっすぐなひれに変形する壁厚さを単に絞ります。 従ってひれと管間の熱抵抗を避ける、で熱交換の効率を最大限に活用しますひれおよび管は統合され、分離不可能。 この構造に基づいて、突き出されたタイプは他の フィン 管より厳しい労働条件を存続できます。 またそれは、一方では、振動への高められた物理構造のような複数の独特な特徴を、抵抗、反腐食の能力および長い耐用年数、等示します。
この技術の下で、私達と利用できる フィン 管単一の金属の管およびバイメタルの管の 2 つの主要なタイプがあります。 前の使用は、単独でアルミニウムおよび銅のニッケル銅張りにします。 あとでより堅い材料から成っている内部の中心管があります。 この場合、外の管は中心管に 2 つの管間の堅い結束そしてよい熱接触を提供するために転がります。
カスタマイズされた フィン 管は利用できます。 指定のテーブルは次続かれます。 必要であれば、ひれ付き管は柔らかいアニーリング プロセスの後でさまざまな形態に作ることができます。 それらは条件の大規模で冷却し、熱することに使用することができます。 例えば、給湯装置のコイル、大きい機械のオイル クーラー、コンデンサーの部品としてシステムを、空気調節および冷凍の企業か蒸化器の部品回復するボイラーの熱伝達の部品および熱等。
私達のひれ付き管のための材料は銅(C10200、C12000、C12200)を、銅のニッケル(C70600)、アルミニウム(1060)、アルミ合金、アルミニウム鋼鉄(バイメタル)、アルミニウム ステンレス製の鋼鉄(バイメタル)、アルミニウム銅(バイメタル)、アルミニウム銅のニッケル(バイメタル)、銅銅のニッケル カバーします(バイメタル)。
指定:
カスタマイズされた外径および内径 |
|
ひれの高さ |
0~12mm |
1 インチあたりひれ |
5~26 |
ひれの厚さ |
0.3~0.5mm |
壁厚さ |
0.7~2mm |
利点:
1. GAIMEN の比率への最大限に活用された内部
2. 高熱の為替レート
3. プロセスを形作るロールによる高められた構造
4. まっすぐな管または曲げられたか、または巻かれた熱交換器として適用範囲が広い
5. ひれと管間の低熱抵抗
6. 衝撃への強い抵抗および熱拡張および収縮
7. 長い耐用年数および高い為替レートによる費用および省エネ
適用:
ひれ付き管は暖房(ガス燃焼のボイラー、凝縮のボイラー、ガス送管のコンデンサー)で、機械および自動車工学(オイル クーラー、鉱山のクーラー、ディーゼル機関のための空気クーラー)で、化学工学で(ガスのクーラーおよびヒーター、プロセス クーラー)、発電所(空気クーラー、冷却塔)と原子力工学(ウラン濃縮植物)で主に使用されます。
